Strom aus der Sonne ist längst keine Zukunftsvision mehr, die Technik ist aus den Kinderschuhen herausgewachsen!
Ertrag einer Photovoltaikanlage
Neben der optimalen Ausrichtung der Photovoltaik-Module ist die Qualität der Komponenten wesentlich für den Ertrag der Photovoltaik-Anlage.

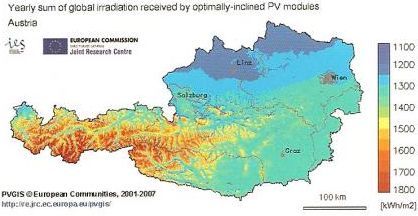

In der Grafik können Sie leicht erkennen, dass die Photovoltaik in ganz Österreich sinnvoll genutzt werden kann.
Pro Kilowatt Peak installierter Modulleistung lassen sich je nach Standort pro Jahr ca. 950 bis ca. 1.300 KW/h an Strom produzieren.
Somit steht die Wirtschaftlichkeit einer PV-Anlage außer Frage.

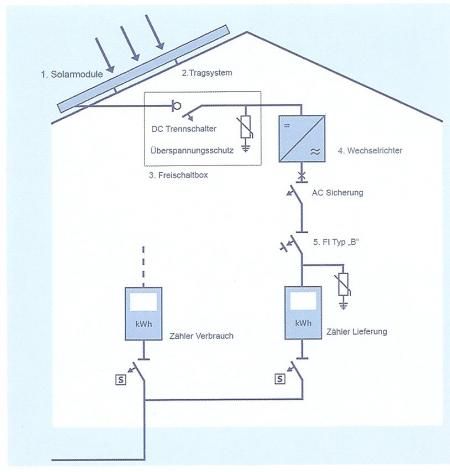

Aufbau einer Solarstromanlage
Eine Photovoltaikanlage besteht aus mehreren Teilen, die alle ihren Beitrag zum Gesamtsystem lesiten.
1
Photovoltaik Module
Hier wird das Licht in elektrische Energie umgewandelt.
Es gibt mono- und polykristalline Zellen auf Siliziumbasis, sowie Dünnschichtzellen z. B. aus Cadmium-Tellurid, Kupfer-Indium-Diselenid oder Gallium-Arsenid.
2
Tragsystem
Es dient zur Befestigung der PV-Module am Dach.
Die auftretenden Kräfte wie Windlast oder Schneedruck werden sicher abgeleitet, ohne dass die PV-Module oder das Dach Schaden nehmen.
3
Generator-Freischaltbox
Überspannungsschutz, Solar-Kabel
An die Generator Freischalt-Box werden die PV-Module angeschlossen. Die Box beinhaltet meist den vorgeschriebenen DC Freischalter und den Überspannungsschutz.
Solar-Kabel: UV beständiges Kabel mit verzinntem feindrahtigem Kupferleiter, umhüllt von einem zweilagigen Außenmantel, RoHS konform und konform zur 2006/95/CE Richtlinie.
4
Wechselrichter und Netzeinspeisung
Mit Hilfe der Wechselrichter wird die Gleichspannung der PV Module in eine dem Netz angepasste Wechselspannung aufbereitet. Der Wechselrichter beinhaltet im Normalfall auch die Netzfreischalteinheit. Diese gibt es je nach Netzerfordernis in einer 1, 2 oder 3-phasigen Ausführung. Netzeinspeisung: Zur Lieferung des erzeugten Stromes wird je nach Einspeiseart (Volllieferung oder Überschusslieferung) der bestehende Stromzähler vom Energieversorgungsunternehmen ausgetauscht oder ein weiterer Zähler montiert.
5
Fehlerstromschutzschalter
Abhängig vom verwendeten Wechselrichter ist ein Allstromsensitiver Fehlerstrom Schutzschalter Typ B gefordert bzw. sinnvoll.
